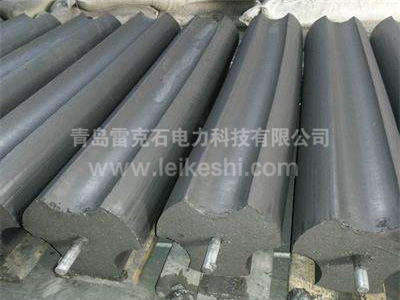

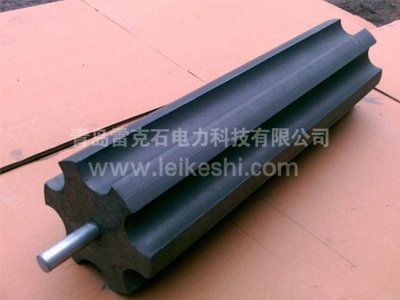

梅花形接地模塊：

一：產品介紹：

1、梅花形接地模塊是以石墨粉為主體，經高壓成型、高溫煅燒而成的。它由電阻率極低、穩定性甚好的非金屬礦物及其他材料組成。

2、梅花形接地模塊用料省、無腐蝕、壽命長、穩定性好，特別適合于高電阻率土壤地區使用。

3、梅花形接地模塊易做水平接地極。在水平接地模塊地溝內按設計間距挖適當土坑，將接地極水平放入、埋實、金屬端子與引下線連通即可施工方便。。

4、梅花形接地模塊增加了接地模塊與土壤之間的接觸面積，明顯的降低了接地模塊與土壤間的接觸電阻。同時本產品具有較強的吸濕及保濕性，從而增強了接地極中導電物質的導電能力。

5、梅花形接地模塊適用范圍廣，可做“建筑接地”、“防雷接地”、“地”、“交流工作地”、“直流工作地”、“保護地”等各式接地極。

二、產品特點：

1、基本組成為石墨粉，屬于碳類產品，對環境沒有污染，為環保產品、害、使用壽命長(大于20年)、安裝方便；

2、具有吸濕、保濕特性、接地電阻低且能保持長期穩定，在高土壤電阻率地區，能降低地網接地電阻，減少地網開挖面積；

3、經多次大電流沖擊后，阻值不增大，無變硬、發脆、斷裂等現象發生；能經受-40℃的低溫，北方高寒地區同樣適用；

4、接地模塊內置有金屬極芯，與被保護對象的地線相連接，使入地電流泄放到大地。

5、梅花形接地模塊內以石墨作為載體，加人離子緩釋劑、保水劑、凝固劑等多種材料，其空心結構能與各種類型的土壤、巖石形成的接觸，可使其與土壤接觸面積成倍增加。

三．產品規格：

150*800    150*1000   260*1000 等，規格齊全可以定制

四．施工方法：

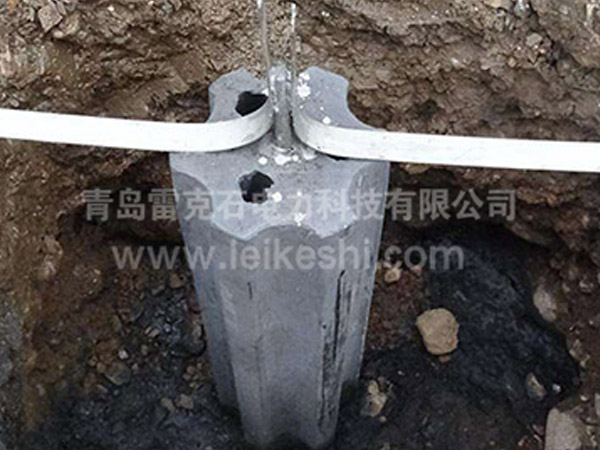

1、低電阻非金屬石墨防雷接地模塊可進行垂直埋置或水平埋置，埋置不宜小于0.6米，一般為0.8-1.0米。

2、采用幾個模塊并聯埋置，模塊間距不宜小于4.0米。如條件不允許，可適當減小，與此同時應減小計算模塊用量時模塊利用系數的取值。

3、低電阻非金屬石墨防雷接地模塊的芯互相并聯或與地線連接時， 進行焊接。要求用同一種金屬材料焊接，焊接長度應不小于100mm，不允許虛焊、漏焊。

4、應在焊接處焊渣涂上一層瀝青或漆，以防芯腐蝕。

5、坑槽回填應采用細粒土為填料，不得用碎磚等建筑垃圾作回填料。回填時應分層操作，填30公分料后，適量加水并夯實。再填料，加水和夯實，直至與地表齊平。夯實時應注意既使模塊與回填土，回填土與地層接觸緊密，又不要損傷模塊本身?；靥钔戤吅笤俅螡菜疂駶?。

6、吸濕72小時后，用地阻儀測量工頻接地電阻。若未達到預期目標，應分析原因和采取彌補措施。

主要應用范圍：

1、發電廠、變電站、開關站、高壓輸電線路、電氣化鐵路、電信、移動通信基站、微波中繼站、地面衛星接收站、雷達站等工作接地、接地和防雷接地；

2、貴重 儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子設備等工作接地和保護接地；

3、各種高層建筑及高大構筑物、名勝古建筑、高大紀念塔等防雷接地；

4、石油輸送管道及油氣罐，易燃易爆物質倉庫防雷接地。
