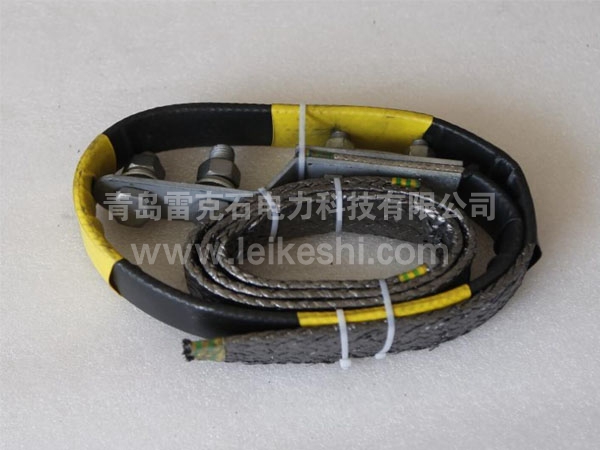

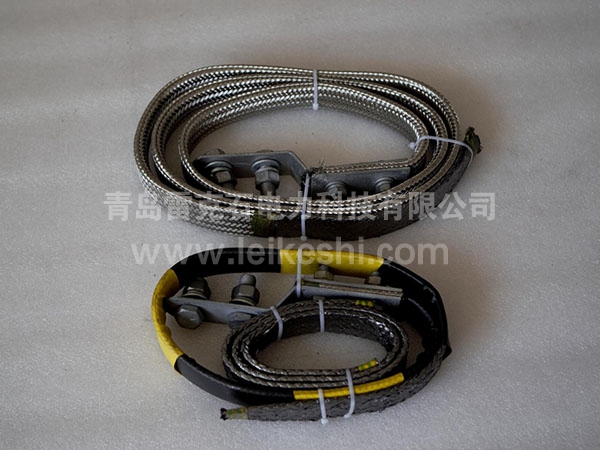

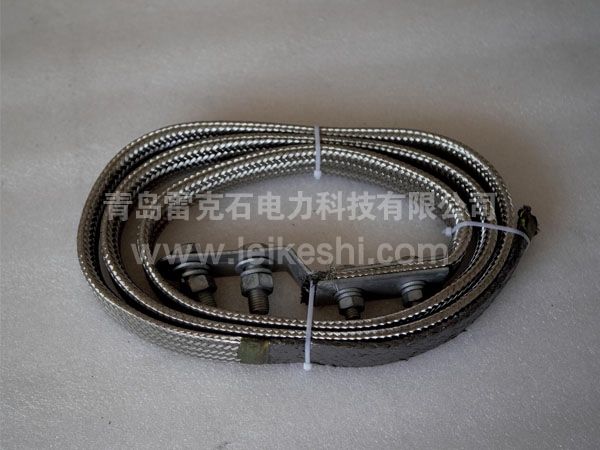

鎧裝式柔性石墨接地引下線，可以定制。60*8mm鎧裝式石墨接地引線帶、40*5鎧裝石墨基接地引下線、28mm鎧裝式石墨基柔性接地引下線。

1.1鎧裝式柔性石墨接地引下線內部構造，帶狀，連接頭連接牢靠，連接頭宜采用螺栓鎖緊式工藝和304不銹鋼材質。石墨層內部需為厚度為1.25mm的鏤空狀304不銹鋼帶，石墨層外部為不銹鋼絲編織層，不銹鋼絲外部為黑黃相間的熱縮管。規格型號應和配套的石墨基柔性接地體相同。鎧裝式柔性石墨接地引下線標準參數值1電阻率單位Ω.m，標準參數值，ρ≤1.5×10-5Ω?m。2工頻電流耐受單位A        ，標準參數值，2000A工頻電流耐受后，△R≤10% ，接續電阻≤4mΩ。3抗腐蝕性能標準參數值,年平均受酸堿腐蝕率（重量百分比）≤0.1%。4抗拉強度標準參數值，施加拉力3kN，12s后，△R≤10% ，接續電阻≤4mΩ。

1       石墨基柔性接地體標準參數值

1.1    尺寸 mm   40×5（寬×厚）

1.2    外觀及內部檢查,外觀緊致、石墨線捻擰均勻、表面光滑、無破損，內部含有鏤空狀304不銹鋼帶

1.3    電阻率Ω.m,ρ≤2.6×10-5Ω?m

1.4    接續電阻mΩ，≤4mΩ

1.5    工頻電流耐受A，1500A工頻電流耐受后，△R≤10% ，接續電阻≤4mΩ

1.6    沖擊電流耐受kA，8/20μs ,200kA,5次大電流流沖擊耐受后，△R≤10%，接續電阻≤4mΩ

1.7    冷熱沖擊性能℃，試樣經-45℃～100℃冷熱沖擊試驗后，電阻變化率△R≤10%，△R≤10% ，接續電阻≤4mΩ

1.8    將阻效果系數≤0.7，

1.9    抗拉強度kN，施加拉力2kN，12s后，△R≤10% ，接續電阻≤4mΩ

1.10  抗扭強度，抗扭能保持扭轉5圈，10s，△R≤10% ，接續電阻≤4mΩ

1.11  抗彎曲強度，正反方向各10次，90度折彎試驗后，△R≤10%

1.12  抗腐蝕性能，經5種土壤模擬溶液浸泡試驗后，電阻變化率△R≤10% ，接續電阻≤4mΩ，重量比≤0.1%

1.13  阻燃性能，燃燒性能等級FV-0級

注：石墨基柔性接地體規格型號為帶狀，根據不同的電壓等級選用不同規格型號的石墨基柔性接地體。220kV及以下特高壓輸電線路宜采用規格型號為40×5mm，石墨基柔性接地體每米重量不小于900g/m。
